ze wspólnym emiterem
ze wspólnym kolektorem
ze wspólną bazą
Przebieg ćwiczenia
|
- Zmontować wzmacniacz wg schematu.
- Zbadać zależność napięcia wyjściowego od napięcia wejściowego Uwy=F(Uwe).
- Wyznaczyć oporność wejściową Rwe wzmacniacza.

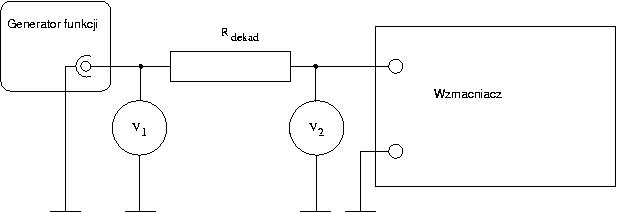

Aby wyznaczyć Rwe montujemy układ pomiarowy wg poniższego rysunku.
Układ ten można traktować jak dzielnik napięcia
złożony z opornicy dekadowej Rdekad i oporności wejściowej wzmacniacza.
Woltomierze V1 i V2 mierzą, odpowiednio, napięcie na wejściu i na wyjściu
tego dzielnika. Jeśli ustawimy wartość oporu na opornicy tak, że napięcie na V2
będzię połową napięcia na V1, to Rwe = Rdekad.
- Wyznaczyć oporność wyjściową Rwy wzmacniacza.

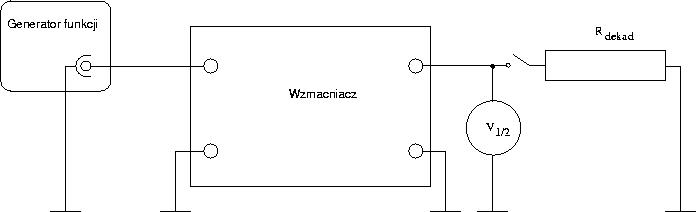

Wyznaczenie Rwy opiera się na podobnej zasadzie jak wyżej. Schemat układu pomiarowego jest następujący:
Oporności można też wyznaczyć przy pomocy oscyloskopu używając go w miejsce obydwu woltomierzy.
Taka metoda pozwala obserwować zależności między sygnałami graficznie
- Zbadać charakterystykę amplitudowo-częstotliwościową Uwy=F(f).
|
