Zadanie 4

Wzmacniacz różniczkujący

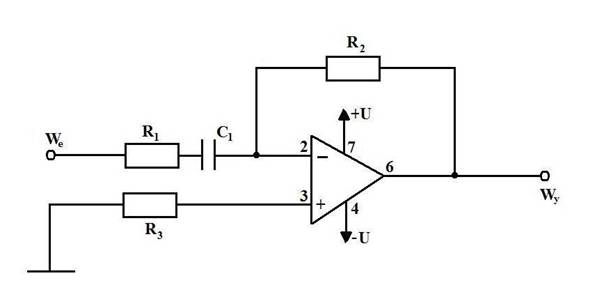

Rys. 6. Schemat ideowy wzmacniacza różniczkującego

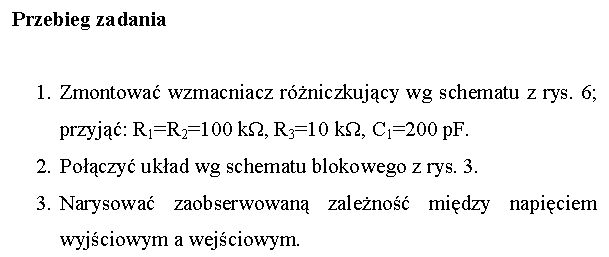

Pole tekstowe: Przebieg zadania 1. Zmontować wzmacniacz różniczkujący wg schematu z rys. 6; przyjąć: R1=R2=100 kΩ, R3=10 kΩ, C1=200 pF. 2. Połączyć układ wg schematu blokowego z rys. 3. 3. Narysować zaobserwowaną zależność między napięciem wyjściowym a wejściowym.
