ĆWICZENIE 4

Multiwibrator

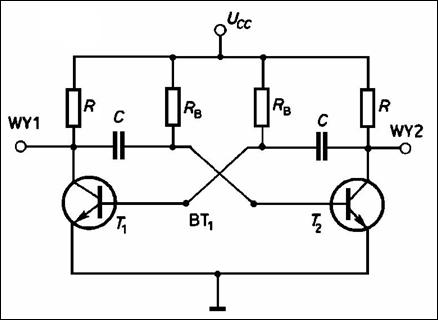

Rys. 1a

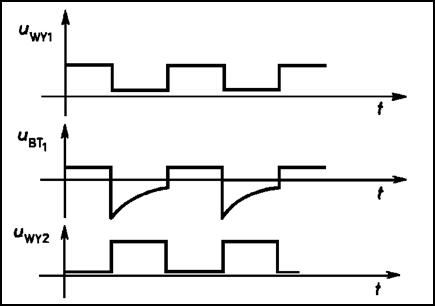

Rys. 1b

Przebieg ćwiczenia:

1. Zmontować układ wg schematu na rys. 1a z R=1 kΩ, R_B=120 kΩ, C=1.5 nF;

2. Sprawdzić zgodność przebiegu napięć z diagramu na rys. 1b;

3. Sprawdzić za pomocą oscyloskopu czas trwania generowanego impulsu.
